一、產品介紹

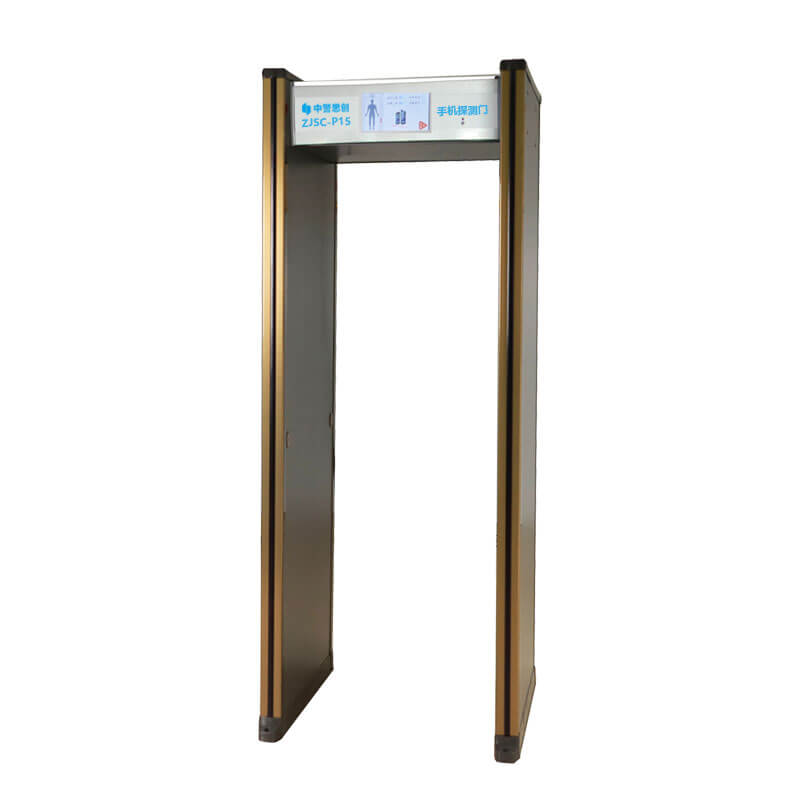

中警思創ZJSC-P15智能手機探測安檢門本系統利用渦流檢測以及電磁感應原理,集成微弱信號檢測技術、精密濾波技術、數字信號處理技術實現辨別金屬物品的電磁身份特征,判斷被檢測人員所攜帶違禁品,可有效的排除手表、皮帶扣、鑰匙、香煙、打火機等日常隨身攜帶物品的干擾并準確分辨出是否攜帶待機、關機，開機、移除電池、移除SIM卡等任何狀態下手機，并且報警物品分類顯示；
二、應用場景：
本套設備系統適用于監獄、看守所、公共資源交易中心、軍隊、軍工企業、公安、考試中心、政府單位、戒毒所、研發中心、商業會議場所、大型企業等行業.
三、手機探測門產品特點
1、探測單元與模擬板卡組成信號整理濾波單元，實現對特定的微弱模擬信號的采集及選頻放大。
2、要求通過式探測系統，每個門體內設有探測單元10個，門體厚度小于8cm，整機寬度小于等于86cm。
3、要求探測單元組成通過式探測系統，具有抗干擾能力，可適應大金屬干擾的安裝場地。例如：通訊設備探測器可以并排安裝使用，間距不大于30cm。
4、檢測技術利用電磁感應原理及渦流效應，并采用數字信號處理技術。
5、信號采樣處理模塊（采集卡）采用“浮點運算微處理器+FPGA現場可編程門陣列”結構，微處理器主頻>100MHz，F(xiàn)lash>256KB；FPGA現場可編程門陣列配合采樣芯片進行雙通道信號采樣，采樣速率>20MHz。配合對應的嵌入式軟件實現采樣處理功能。
6、要求被檢人員以正常規范姿態通過時，在排除手表、香煙、打火機、皮帶扣和鑰匙串等日常隨身攜帶的金屬物品的前提下，可探測到處于開機或者關機狀態的智能手機、手機電池、筆記本電腦等。
7、要求探測設備對拆掉聽筒和話筒的手機依然可以報警。
8、可對攜帶手機通過的人員實時報警，探測報警時間小于1秒，通過效率達每分鐘三十人以上。
9、要求探測系統控制模塊可排除磁鐵及磁性皮帶扣干擾，即可測得藏匿皮帶下的手機。
10、對人體頭頂區域不存在盲區，四位以上不同身高的測試人（各自身高相差4cm以上）智能手機藏于頭頂帽子里面檢測準確率均要達到90%以上。
11、要求智能手機隱藏在大腿內側通過門體須報警。
12、要求探測設備能夠?qū)?bào)警物品類別進行文字圖像提示。
13、要求對一定人為干擾進行報警提示，對測試人以極慢的速度（時間可根據用戶要求設定，例如6秒），通過通訊設備探測系統時依然報警。
14、探測系統控制模塊應預留外設接口，可實現被檢人員攜帶手機報警直接與閘機聯動，一旦發現人員攜帶手機擺閘會處于關閉狀態，被檢測人員無法通過；反之沒有攜帶手機，被檢測人員可通過。
15、探測系統控制模塊可以與外設智能顯示終端聯動，要求智能顯示終端顯示虛擬人型報警區位，并以圖片的形式顯示報警物品的類別。
16、配備不小于10寸液晶觸摸屏，可顯示通過人數、報警人數、報警物品區位顯示等信息，并且可以通過液晶觸摸屏調試設備的參數等功能。
17、系統須配備遙控器，可對設備進行數據清零、程序調節、靈敏度調節等功能，簡單方便。
18、精準度：可區分鋁殼手機和非鋁殼手機探測報警，并且以圖片和文字的形式顯示分類。
19、探測系統控制模塊具有三種工作模式：
模式一是手機探測模式；
模式二為“手機+違禁品”探測模式，該模式除了檢測手機外，對大多數違禁品（手機類、砍刀槍支類、馬口鐵罐類、鋁管類等） 須進行分類報警，并通過圖像顯示。
模式三：全金屬探測模式，該模式攜帶金屬物品就會報警.
四、基本參數
1、外接電源：220V
2、電源頻率：50/60HZ
3、功耗：60W
4、整機重量：約150公斤
5、外形尺寸： 2220(高)×1000(寬)×800(深)
6、通道尺寸： 2000(高)×700(寬)×800（深)
7、檢測頻率：5kHz~10kHz
五.檢測范圍（模式可選）：
5.1、模式一：手機探測模式（手機、移動硬盤、筆記本電腦、數碼相機、攝像機等涉密電子產品）
5.2、模式二：手機+違禁品探測模式（手機探測模式+刀槍、易燃易爆罐體、金屬管體、各類炸彈等）
5.3、模式三：全金屬探測模式（小刀、鑰匙串、螺絲刀等金屬物品），有金屬物品報警。
